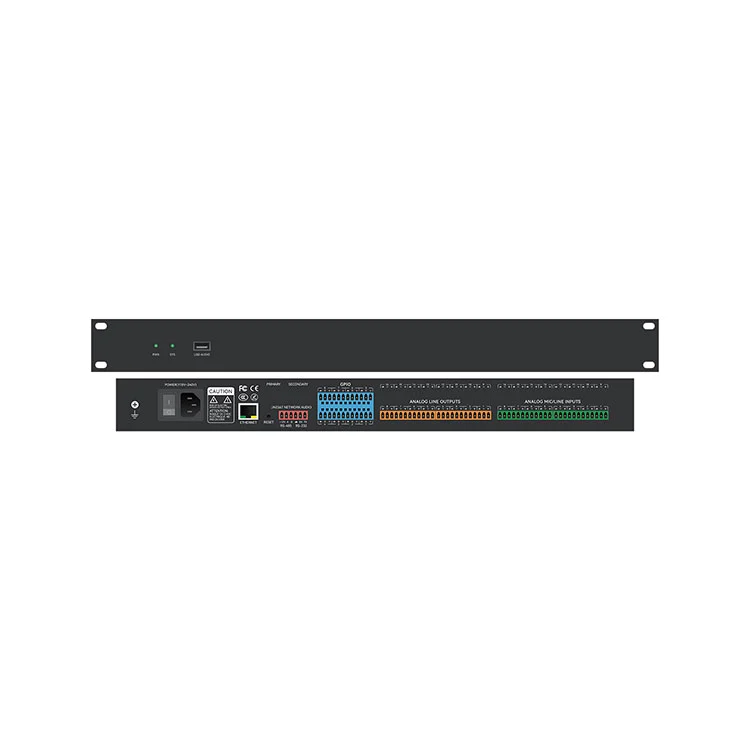

MU-0808 8×8 Digital Audio Matrix

FHBAVTEC MU-0808 8×8 Digital Audio Matrix er en 8×8 Digital Audio Matrix-processor i virksomhedsklasse, der er udviklet til kompleks signalrouting, præcisionsmiksning og avanceret dynamisk behandling i professionelle AV-miljøer. Drevet af en industristandard ADI SHARC 21489 DSP-motor, der opererer ved 450 MHz SIMD, leverer MU-0808 lydudførelse med ultra-lav latency og uberørt lydgengivelse på tværs af virksomheders bestyrelseslokaler, auditorier for videregående uddannelser, offentlige faciliteter og multifunktionelle begivenhedsrum.

Indkapslet i et kompakt 1U rackmonteret stålchassis, forener MU-0808 essentielle audio-DSP-algoritmer – inklusive Acoustic Echo Cancellation (AEC), Adaptive Feedback Suppression (AFC), Active Noise Control (ANC), Gain-Sharing Auto-Mixing, EQ/Graph Compression, Rouc Med multi-protokol kontrolgrænseflader, herunder Ethernet (TCP/IP), RS232, RS485 og tilpassede GPIO logiske porte, giver MU-0808 problemfri integrationsevne til moderne AV-systemer.

Nøglefunktioner

• 8 analoge indgange og 8 analoge udgange:Balancerede Phoenix-blokterminalstik, der understøtter linje/mikrofon-signaler med individuel forstærkningskontrol.

•ADI SHARC 21489 DSP-arkitektur:Højtydende 450 MHz SIMD-floating-point-processor, der håndterer intensive realtidslydalgoritmer.

•Pro-Audio opløsning:24-bit / 48 kHz digital samplinghastighed, der leverer transparent lydkonvertering og dynamisk område.

• Acoustic Echo Cancellation (AEC):Hardware-accelereret AEC-algoritme eliminerer akustisk feedback og fjernstemmeekkoer under fjernvideokonferencer.

• Automatisk feedbackkontrol (AFC):Dynamisk notch-filtreringsalgoritme identificerer og undertrykker akustisk feedback (hylende) i realtid.

• Aktiv støjkontrol (ANC) og automatisk blanding:Baggrundsstøjsreduktion parret med gain-sharing auto-mixing til multimikrofonstyring.

• Omfattende EQ & Dynamics:Multi-band Parametrisk EQ (PEQ), Graphic EQ, High-Pass/Low-Pass-filtre, Expander, Kompressor, Limiter og Dynamic Noise Gate.

• Matrix-routing og kanalforsinkelse:Vilkårlig signaltildeling og blanding på tværs af 8×8 krydspunkter med op til 1.200 ms justerbar forsinkelse pr. kanal.

• USB Audio Class Interface:Driverløs 1-in/1-out USB-lydgrænseflade til problemfri integration med soft-codec-platforme (Zoom, Microsoft Teams, Webex).

• Konfigurerbar GPIO-integration:8 programmerbare Input/Output-porte til generelle formål til switchlogik, scenegenkald og nøddæmpning.

• Fleksibel systemkontrol:Understøttelse af tovejskommandoer via Ethernet, RS232 og RS485 til tredjeparts kontrolsystemer og automatisering af kamerasporing.

• 1U Rack kabinet:Standard 19-tommer 1U rack-monterbart design til problemfri rack-installation.

DSP Core Processing

MU-0808 8×8 Digital Audio Matrix giver en intuitiv og fleksibel DSP-matrixarkitektur, der gør det muligt for systemintegratorer at tilpasse signalbehandlingskæder i henhold til specifikke spillesteds akustiske krav:

• AEC (Acoustic Echo Cancellation): Højeffektiv ekkoannullering optimeret til fuld-dupleks interaktive konferencer, hvilket forhindrer feedback fra fjerntaleren.

• AFC (Adaptive Feedback Suppression): Realtidsfeedback-detektering og adaptiv notch-frekvensfiltrering for at opretholde maksimal systemforstærkning-før-feedback.

• Auto Mixer (forstærkningsdelingsalgoritme): Balancerer automatisk forstærkning på tværs af flere aktive mikrofonkanaler for at opretholde en stabil systemforstærkning og taleforståelighed.

• Equalization Suite: Uafhængig multi-band PEQ, Graphic EQ, High-Pass, Low-Pass og All-Pass-filtre til præcis højttalerindstilling og rumkorrektion.

• Dynamics Suite: Input/Output Expanders, Kompressorer, Limiters, Dynamic Range Controllere og Noise Gates til headroom management.

• Matrix Routing & Alignment: Krydspunktstildeling med fasekontrol, forstærkningstrimning og digital forsinkelsesjustering op til 1.200 ms pr. udgangslinje.

Kontrol og systemintegration

MU-0808 8×8 Digital Audio Matrix er udviklet til professionelt AV-systemdesign og tilbyder robuste tilslutnings- og administrationsmuligheder:

• PC-kontrolsoftware: Dedikeret Windows GUI-software tillader visuel konfiguration i realtid af DSP-kæder, routingmatricer, EQ-responskurver og GPIO-kortlægninger over TCP/IP.

• Centraliseret automatisering: Åben seriel protokol via RS232/RS485 til integration med Crestron, AMX, Extron og andre kontrolprocessorer.

• Kamerasporingsintegration: Direkte seriel kommandoudgang for at udløse PTZ-kameraforudindstillinger baseret på aktiv mikrofongateaktivitet.

• GPIO Logic Control: 8 multifunktionelle logiske porte, der kan konfigureres til eksterne kontaktlukninger, fysiske volumenpotentiometre, LED-indikatorer eller brandalarmnødtilsidesættelser.

Mål applikationer

• Corporate Boardrooms & Conference Centres: High-definition taleforstærkning og ekkofri videokonference.

• Videregående uddannelse og forelæsningssale: Automix med flere mikrofoner, kamerasporingsudløser og rummatrixdistribution.

• Regerings- og kommandocentre: Høj pålidelig lydbehandling med fysiske GPIO-nødtilsidesættelser.

• Multifunktionelle auditorier og begivenhedsrum: Dynamisk lydfordeling og justering af zoneforsinkelse.

• Kommercielle AV-systemer: Multi-zone baggrundsmusik distribution og paging matrix-systemer.

Tekniske specifikationer

Ofte stillede spørgsmål

Spørgsmål 1: Understøtter FHBAVTEC MU-0808 ekkoannullering for soft-codec videokonferenceplatforme som Zoom eller Microsoft Teams?

Svar: Ja. MU-0808 8×8 Digital Audio Matrix har dedikeret hardware-baseret Acoustic Echo Cancellation (AEC) og en integreret 1-in/1-out USB-lydgrænseflade. Ved at tilslutte MU-0808 til en konferencerums-pc via USB, leverer processoren behandlede, ekkofrie mikrofonsignaler direkte til Zoom, Microsoft Teams eller Webex, mens den fjerner taleekkoer og lokal akustisk hylen elimineres.

Spørgsmål 2: Hvordan er MU-0808 konfigureret, og kan den integreres med tredjeparts AV-kontrolsystemer?

Svar: MU-0808 er konfigureret ved hjælp af en Windows PC-kontrolsoftware over Ethernet (TCP/IP), som giver en visuel grænseflade til signalrouting, EQ-tuning, dynamisk behandling og sceneforudindstillingsstyring. Til tredjepartsintegration har enheden åbne RS232- og RS485-kontrolprotokoller, der tillader fuld kontrol via Crestron-, Extron-, AMX- eller PTZ-kamerasporingscontrollere.

Q3: Hvilke funktioner kan tildeles de 8 konfigurerbare GPIO-porte?

Svar: De 8 GPIO logiske porte kan programmeres uafhængigt som digitale ind- eller udgange. Almindelige integrationstilfælde omfatter tilslutning af fysiske trykknapper til genkaldelse af forudindstillede scener, interfacing med LED-statusindikatorer, udløsning af nødsystemdæmpninger via brandalarmkontaktlukninger eller tilslutning af analoge potentiometre til vægmonteret zonevolumenkontrol.

Spørgsmål 4: Giver MU-0808 fantomstrøm til kondensatormikrofoner, og hvordan justeres forstærkningen?

Svar: Ja. Alle 8 analoge indgange har individuelt omskiftelig +48V fantomstrøm, der kan konfigureres gennem kontrolsoftwaren, hvilket gør den fuldt ud kompatibel med professionelle kondensator- og grænsemikrofoner. Input forforstærkerforstærkning kan justeres fra 0 til +48 dBu i softwaren for at rumme forskellige mikrofon- og linjeniveaukilder.
